Las fuerzas

Descarga estas diapositivas en formato PDF 📥

Las fuerzas y sus efectos

(continúa hacia abajo)

👇

Leyes de Newton

Os recomendamos pasaros por la sección de Historia de la Ciencia para echar un vistazo a la biografía y principales contribuciones científicas de Isaac Newton en formato póster y tríptico.

1. Ley de la inercia

Todo cuerpo preserva su estado de reposo o movimiento rectilíneo uniforme salvo que actúe una fuerza sobre él.

2. Ley fundamental de la dinámica

El cambio de movimiento es proporcional a la fuerza ejercida y se hace en la dirección de la línea recta en que se ejerce la fuerza.

$$ F = m\cdot a\quad \text{(la aceleración es proporcional a la fuerza neta)} $$

3. Ley de la acción-reacción

Para toda acción siempre hay una reacción igual y opuesta.

Si un cuerpo A ejerce una fuerza sobre otro cuerpo B, éste ejercerá sobre A una fuerza igual y de sentido contrario.

Ley de Hooke

La ley de Hooke relaciona el alargamiento o elongación, $\Delta x$, que sufre un muelle o resorte bajo la acción de una cierta fuerza $F$:

$$ F = k\cdot \Delta x, $$

donde $k$ es la llamada constante de elasticidad del muelle.

Como se puede ver en la figura, el alargamiento sufrido por el muelle es proporcional a la fuerza ejercida sobre él.

Puedes aprender más sobre masas, resortes y la ley de Hooke con las siguientes simulaciones:

Máquinas simples

Una máquina simple es un dispositivo mecánico que cambia la magnitud o la dirección de una fuerza.

(continúa hacia abajo)

👇

Ventaja teórica

La ventaja teórica es la relación entre la fuerza obtenida y la fuerza aplicada.

Palanca

Imagen de [OpenClipart-Vectors](https://pixabay.com/es/users/openclipart-vectors-30363/) en [Pixabay](https://pixabay.com/es/).
Imagen de OpenClipart-Vectors en Pixabay.

Ley de la palanca

La ley de la palanca establece:

$$ P\cdot B_P = R\cdot B_R $$

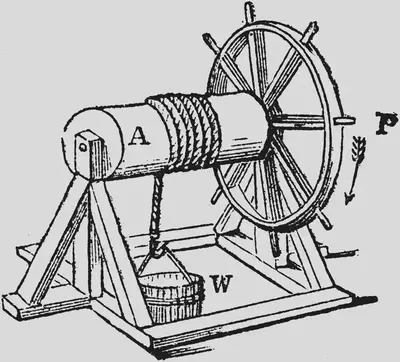

Torno

Crédito: [ClipArt ETC](https://etc.usf.edu/clipart/36300/36344/wheelaxle2_36344.htm).
Crédito: ClipArt ETC.

Polea

[Themightyquill](https://commons.wikimedia.org/wiki/File:Block-and-tackle-in-use.svg)
Themightyquill

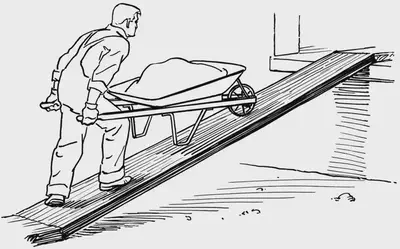

Plano inclinado

[Pearson Scott Foresman](https://commons.wikimedia.org/wiki/File:Inclined_Plane_(PSF).png)
Pearson Scott Foresman

Cuña

[Iainf](https://commons.wikimedia.org/wiki/File:Wedge-diagram.svg)
Iainf

Tornillo

Imagen de [Paweł Szpiler](https://pixabay.com/es/users/1187283-1187283/) en [Pixabay](https://pixabay.com/es/).
Imagen de Paweł Szpiler en Pixabay.

Principales fuerzas de la naturaleza

(continúa hacia abajo)

👇

Rozamiento

La fuerza de rozamiento está asociada al contacto entre superficies rugosas.

Características

  • Se genera debido a las imperfecciones, que en mayor parte son microscópicas, entre las superficies en contacto.
  • Siempre se opone al movimiento.
  • Es paralela a la superficie de apoyo.
  • Depende de:
    • La naturaleza y el estado de las superficies.
    • La fuerza que ejerce un cuerpo sobre otro.

Puedes aprender más sobre la naturaleza del rozamiento con esta simulación:

Puedes seguir aprendiendo más cosas sobre la relación entre las fuerzas y el movimiento con esta simulación:

Gravitatoria

La fuerza gravitatoria es la fuerza con la que los cuerpos se atraen entre sí, siendo directamente proporcional al producto de sus masas e inversamente proporcional al cuadrado de la distancia que los separa.

Peso

A la fuerza con la que la Tierra atrae a un cuerpo de masa $m$ se le llama peso, $P$:

$$ P = m\cdot g, $$

siendo $g$ la aceleración de la gravedad (9.8$\thinspace$N/kg en la Tierra).

¿Qué ocurre cuando una bola de bolos y una pluma se dejan caer juntas en las condiciones del espacio exterior? Brian Cox nos lo enseña en este impresionante vídeo:

¿Y cuánto vale la gravedad en otros astros del Sistema Solar?
Astro $g$ $\mathrm{m/s^2}$
Sol ☀️ 28.02 274.8
Júpiter ♃ 2.53 24.8
Neptuno ♆ 1.14 11.2
Saturno ♄ 1.07 10.4
Tierra ♁ 1 9.8
Astro $g$ $\mathrm{m/s^2}$
Venus ♀ 0.90 8.9
Urano ♅ 0.89 8.7
Marte ♂ 0.38 3.7
Mercurio ☿ 0.38 3.7
Luna 🌙 0.17 1.6

Descubre a qué altura podrías saltar en otros planetas con este genial vídeo:

Puedes aprender más sobre la fuerza gravitatoria con esta simulación:

Eléctrica

Es la fuerza con la que las cargas eléctricas se atraen (signo opuesto) o se repelen (mismo signo), siendo directamente proporcional al producto de las cargas e inversamente proporcional al cuadrado de la distancia que las separa.

La materia cargada ➕ tiene un defecto de electrones, mientras que la materia cargada ➖ tiene un exceso de electrones.

Piensa sobre las fuerzas eléctricas con este genial juego de positivos y negativos.

Puedes aprender más sobre la fuerza eléctrica con esta simulación:

También puedes aprender más sobre la electricidad estática con esta simulación:

Fuerza gravitatoria Fuerza eléctrica
Se ejerce entre masas. Solamente se ejerce entre cuerpos con carga eléctrica.
Siempre es atractiva. Puede ser atractiva o repulsiva.
Es proporcional al producto de las masas. Es proporcional al producto de las cargas.
Se ejerce a distancia.
Disminuye muy rápidamente al aumentar la distancia.
Su valor no depende del medio. Su valor depende del medio.

Magnética

Un imán es un material u objeto que produce un campo magnético, responsable de la fuerza de atracción o repulsión que ejerce sobre otros materiales, como el hierro (Fe).

Partes de un imán

Eje magnético

Línea que une los dos polos.

Polos

Extremos del imán donde las fuerzas son más intensas.

Línea neutra

Línea que separa las zonas polarizadas.

Tipos de imanes

Naturales

Magnetita ($\mathrm{Fe_3O_4}$).

Magnetita de Bolivia. [© Rob Lavinsky & iRocks.com](https://commons.wikimedia.org/wiki/File:Magnetite-118736.jpg).
Magnetita de Bolivia. © Rob Lavinsky & iRocks.com.
Artificiales permanentes

Materiales magnetizados.

Artificiales temporales
[**Electroimanes**](https://es.wikipedia.org/wiki/Electroim%C3%A1n).
Electroimanes.

Experiencia de Ørsted

Una corriente eléctrica desvía una aguja imantada.
Una corriente eléctrica desvía una aguja imantada.

Demostró que las corrientes eléctricas crean campos magnéticos.

Experiencia de Faraday-Henry

Al acercar un imán a una espira en esta se origina una corriente que invierte su sentido cuando el imán se aleja.
Al acercar un imán a una espira en esta se origina una corriente que invierte su sentido cuando el imán se aleja.

Demostró que los campos magnéticos pueden crear corrientes eléctricas.

Puedes aprender más jugando con esta simulación:

Ambas experiencias pusieron de manifiesto la estrecha relación que existe entre los fenómenos eléctricos y magnéticos, dando origen al electromagnetismo.
